構架：

控制器+ 2008web處理服務器

控制器管理IP1.1.1.1， 綁定vip1.1.1.250

webIP：RS1=192.168.228.219  RS2=192.168.228.220

一. Director Server調度器配置[系統:Centos 6.4純凈班]

#修改hostname

sed -i 's/ebs-.*/Director-YYY/' /etc/sysconfig/network ; hostname Director-YYY

#關閉防火墻

chkconfig iptables off

service iptables stop

#同步時間

yum install -y ntpdate

/usr/sbin/ntpdate cn.pool.ntp.org

crontab -e

*/30 * * * * /usr/sbin/ntpdate cn.pool.ntp.org

#把內核目錄做好軟連接

ln -s /usr/src/kernels/`uname -r`  /usr/src/linux

#創建下載目錄

mkdir /downloads ; cd /downloads

#下載ipvsadm keepalived 源代碼

wget -c http://www.linuxvirtualserver.org/software/kernel-2.6/ipvsadm-1.24.tar.gz

wget -c http://www.keepalived.org/software/keepalived-1.2.14.tar.gz

#安裝依賴包

yum -y install gcc make openssl-devel openssl net-snmp net-snmp-devel popt popt-devel

#開機綁定vip和增加路由

vi /etc/rc.local

/sbin/ifconfig eth0:0 1.1.1.250 broadcast 1.1.1.250 netmask 255.255.255.255 broadcast 1.1.1.250 up

/sbin/route add -host 1.1.1.250 dev eth0:0

tar -zxvf /downloads/ipvsadm-1.24.tar.gz -C /downloads/

cd /downloads/ipvsadm-1.24

make && make install

find / -name ipvsadm  #查看安裝是否成功

tar -zxvf /downloads/keepalived-1.2.14.tar.gz -C /downloads/

cd /downloads/keepalived-1.2.14

./configure --enable-snmp && make && make install

find / -name keepalived  #查看安裝是否成功

cp /usr/local/etc/rc.d/init.d/keepalived /etc/rc.d/init.d/

cp /usr/local/etc/sysconfig/keepalived /etc/sysconfig/

mkdir /etc/keepalived

ln -s /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/

ln -s /usr/local/sbin/keepalived /usr/sbin/

chkconfig keepalived on  #設置自啟動

#service keepalived start|stop     #做成系統啟動服務方便管理.

#添加keepalived配置

vi /etc/keepalived/keepalived.conf

 ! Configuration File for keepalived

 global_defs {

  router_id LVS_YYY1                 #負載均衡器標識，同一網段內，可以相同

 }

 vrrp_instance VI_YYY1 {

   state MASTER                       #主調度器

   interface eth0                    #實例綁定的網卡

   #lvs_sync_daemon_inteface eth0    #主備間的監控接口

   virtual_router_id 61                #vrrp唯一ID,主備id一致

   priority 100                     #優先級

   advert_int 10                    #主備間同步檢查/秒

   authentication {

       auth_type PASS

       auth_pass 1111

   }

   virtual_ipaddress {

       1.1.1.250                #vip,可以多個ip,每行一個

   }

 }

 virtual_server 1.1.1.250 80 {    #定義一個虛擬服務器

   delay_loop 6                        #健康檢測間隔/秒

   lb_algo wlc                        #調度算法

   lb_kind DR                        #模式

   persistence_timeout 30            #回話保持時間

   protocol TCP                     #轉發協議

   #多個real_server重復本節點即可

   real_server 192.168.228.219 80 {    #定義一臺真實服務器

       weight 3                        #權重

       TCP_CHECK {                    #通過tcpcheck判斷真實服務器狀態

       connect_timeout 10            #連接超時

       nb_get_retry 3                #重試次數

       delay_before_retry 3            #重試間隔

       connect_port 80                #檢測端口

       }

   }

 }

#重啟服務器檢查服務運行是否正常

二、Windows2008配置

創建windows環回網卡

  這是一樣很古老的東東了  打開 設備管理器—選中‘網絡適配器’—操作---添加過時硬件

直接 下一步，

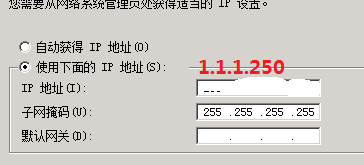

一直完成就OK；然后設置Ip

修改RS端網卡接口、環回接口連接模式（至關重要）

在cmd下

netsh interface ipv4 set interface "網卡名稱" weakhostreceive=enabled

netsh interface ipv4 set interface "網卡名稱" weakhostsend=enabled

netsh interface ipv4 set interface "環回網卡名稱" weakhostreceive=enabled

netsh interface ipv4 set interface "環回網卡名稱" weakhostsend=enabled

此處的網卡名稱要換為實例名稱本例中應該是 “本地連接 11”(是外網)或者“本地連接 9”(是內網)和“本地連接 12”

好了，配置沒有錯誤的話用1.1.1.250 就可以訪問了！！

RS為linux 的話配置就更簡單

ifconfig eth0:1.1.1.250 netmask 255.255.255.255 broadcast 1.1.1.250 up

route add -host 1.1.1.250 dev eth0:100

ipvsadm -C

ipvsadm -A -t 1.1.1.250:80 -s rr

ipvsadm -a -t 1.1.1.250:80 -r 192.168.228.220 -i

ipvsadm -a -t 1.1.1.250:80 -r 192.168.228.219 -i

ipvsadm

echo "0" >/proc/sys/net/ipv4/ip_forward

echo "1" >/proc/sys/net/ipv4/conf/all/send_redirects

echo "1" >/proc/sys/net/ipv4/conf/default/send_redirects

echo "1" >/proc/sys/net/ipv4/conf/eth0/send_redirects

RS1和RS2設置如下：

ifconfig tunl0 1.1.1.250 netmask 255.255.255.255 broadcast 1.1.1.250 up

route add -host 1.1.1.250 dev tunl0

echo "0" > /proc/sys/net/ipv4/ip_forward

echo 1 > /proc/sys/net/ipv4/conf/tunl0/arp_ignore

echo 2 > /proc/sys/net/ipv4/conf/tunl0/arp_announce

echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

echo 0 > /proc/sys/net/ipv4/conf/tunl0/rp_filter

echo 0 > /proc/sys/net/ipv4/conf/all/rp_filter

若無法訪問注意防火墻，可關閉��！
